測定途中に任意のタイミングで圧子と試料両方の摩耗状態の観察を行います。装置の測定結果として得られる印加荷重及び摩擦力（摩擦係数）の出力と別に任意タイミングでの摩耗痕観察画像を取得することで、摩耗の進行状況や、摩擦力（摩擦係数）変化発生要因解析や、破壊起点の解明等に活用いただけます。
尚、標準で測定対象物及び圧子の摩耗痕を観察するCCDカメラを装備しておりますが、AFMや白色干渉顕微鏡等を追加することも可能です。装置には摺動測定を行う部位と観察系を設置する点をつなぐレールが存在しており、摺動測定部位と観察点との位置関係をPCに設定することで2点（圧子観察を行う場合は3点）間を制御された駆動で移動し観察を実施することが可能となります。※視野合わせ（位置調整）は行いますが、焦点等の観察系機器の駆動は観察系機器の仕様（外部I/O有無等）に基づきます。

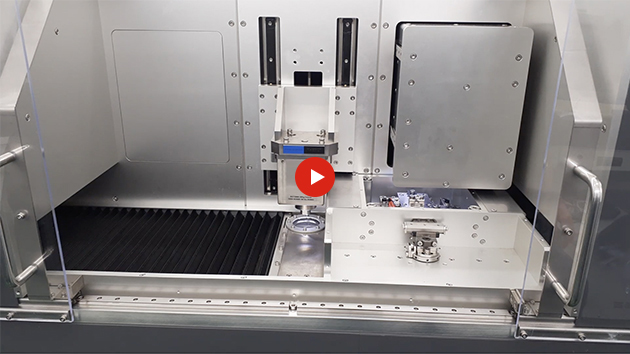

測定モードの摩耗痕自動観察機能の連続写真

• 荷重と摺動により疲労摩耗による界面破壊発生を評価します（試料によって破壊様式は異なります）
• 摩擦試験途中の試料と球の写真撮影を自動で行います（試料から球離脱）
• 摩擦係数変動を検知し破壊発生と同時に試験停止が可能です
• 各種安全機能により、昼夜自動運転が可能です
